雨水收集系統設計原則：施工工藝大揭秘，你想知道的都有！

發布時間 : 2020-02-18 12:40:54 瀏覽量 : 3217

摘要

　雨水收集系統需要進行一個周密的設計，在保證經濟環保的同時，還要多方位考慮到回收、儲存、循環利用以及安全性能等方面的問題，因?yàn)榭芍^是環環相扣。專業的設計者會有一套科學有完整的設計原則，施工的工藝也是按部就班，從棄流、紫外線消毒器一直到清水過濾池等等，一個個來的。話不多說，下面一起來詳細看下吧，看完你就知道啦。

一、雨水收集系統的主要設計原則

　　1、在經濟可行，及運營維護方便的前提下，對收集雨水充分利用，因?yàn)榈缆芳熬G地徑流雨水污染物，及固體雜質含量較高，故不考慮收集處理道路綠地雨水。雨水收集系統，主要是收集屋面雨水。

　　2、雨水收集系統設置，在綠化區域一下的地下空間，不占用或盡量少占用地面建筑面積；雨水收集系統主要工程設施為：雨水收集管網；沉淀過濾、紫外線消毒、雨水檢查井等雨水收集系統單元，雨水收集池、未端清水池等構筑物。因整個系統多處于地下，雨水收集系統各構筑物模塊盡量選擇抗腐蝕、可循環使用的環保非金屬材料。

　　3、雨水收集系統設計的一個重要原則是綠色、節能、環保經濟，在系統設計過程中，主要能耗為雨水在系統間的徑流以及雨水處理，整個雨水回用過程中，盡量采用雨水自身重力流，減少用電水泵提升。

　　4、雨水回用系統投產運營時，應盡量減少運營成本，維護簡單、安全、運營、經濟、可靠。

　　5、設計細節方面，因整套系統處于地下，需考慮地面地下壓力平衡，促使系統運行順暢，因此需設置通氣設施，可考慮采用回用口及排污口兼具通氣功能。

　　6、雨水回用系統投資方面，應力求一次性建設投資少，運營階段費用低的原則，讓雨水回用系統真正成為一種綠色節能的水資源開發方式。

　　7、地面部分系統設置，應充分結合景觀設計。雨水利用是解決城市缺水喝防洪問題的一項重要措施，通過對雨水的回用起到節水、水資源保護、減輕城市雨洪的負荷、改善城市生態環境的目的。

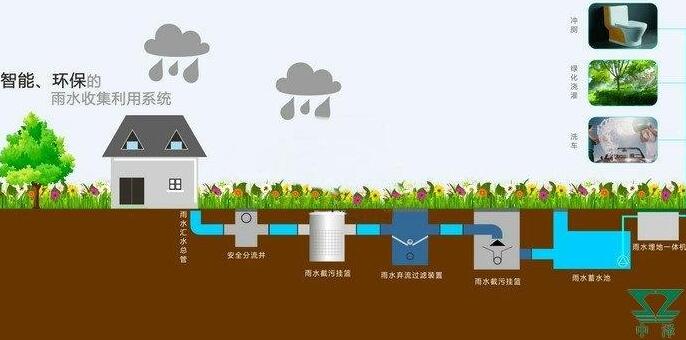

二、雨水收集的工藝流程

　　1、雨水收集：市政管道原雨水經初期雨水棄流井，通過配水管流入雨水收集池、經過過濾器、紫外線在線殺菌消毒后達到《建筑與小區雨水控制及利用技術規范GB50400-2016》雨水回用水標準。

　　2、棄流：初期雨水因?yàn)榇嬖谖廴疚餄舛容^高，處理難度和成本較大，匯雨量又不大的特點，一般是將初期降雨徑流直接棄除。采用溢流堰式初期雨水分（棄）流井，內設置棄流槽，初期雨水通過棄流槽排走，雨量逐漸增大時，此時雨水通過配水管直接進入雨水收集池。

　　3、紫外線消毒器：因?yàn)樽贤饩€消毒不額外產生二次污染，且消毒效率高，幾乎對所有細菌、病毒都具有消殺作用，且紫外線消毒運行較為安全、節能、可靠、可控，設備及運行費用均較低。具有以上優點，成為消毒首選。紫外線消毒器選用高效率的UV-C（LL或LH）紫線燈，選用高透光率的套管，保證紫外線透光率在90%以上。

　　4、收集池：雨水回用西收集池采用模塊化組合池，可極大的適應場地限制，能根據空間、場地要求，形成各種形狀。模塊池內表面要求光滑，不易滋生藻類，保證地下儲存水體較長時間保持穩定。

　　模塊池要求有較大承載力，每塊單體尺寸為1000*500*400（h），內部采用10根φ160支撐柱支撐，承壓>0.45N/mm?,側向承壓>0.10N/mm?,層間采用承插圓管的形式進行連接，列間采用連接卡進行連接。收集池可設置于綠地下方，不占用建設場地。

　　5、清水池：雨水回用系統清水池采用模塊化組合池，可極大的適應場地限制，能根據空間、場地要求，形成各種形狀。模塊池內表面要求光滑不易滋生藻類，保證地下儲存水體能較長時間保持穩定。清水池可設置于綠地下方，不占用建設場地。

　　6、過濾：利用沉淀過濾的物理埋式水處理技術，初步去除回用水體內的懸浮物、顆粒物，降低濁度，凈化水質。盡量采用重力流的方式過濾，以減少系統運行整體消耗，達到綠色節能標準要求。

　　7、溢流、水位控制：如果雨水流量過大，水位過高，部分雨水經溢流口流入下一級市政雨水管道。當模塊組合式水池滿后，雨水通過分流井內的溢流堰溢流排走，在雨量不充足的情況下，清水池通過液位控制采用自來水補水，以滿足用水要求。
